Bantalan aluminium timah tinggi HZ-20 Produsen

Berapa Kisaran HZ-20

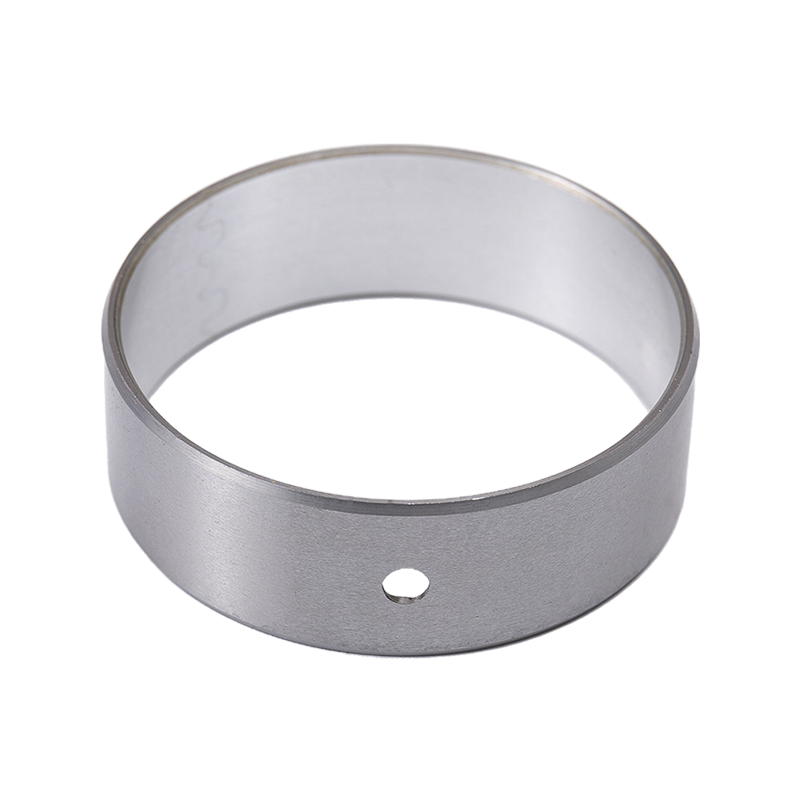

HZ-20 adalah keluarga bantalan komposit bimetal. Lapisan paduan aluminium timah tinggi (AlSn20Cu1, biasanya 0,2–0,5 mm) terikat ke lapisan baja karbon rendah, dan dalam varian sinter berpori, lapisan tembaga sinter perantara meningkatkan distribusi minyak dan pembuangan panas. Dukungan baja membawa beban mekanis dan termal; lapisan aluminium-timah memberikan keseragaman, kemampuan melekat, perilaku anti-kejang dan ketahanan korosi terhadap minyak pelumas.

Karena lapisan kerja tidak memerlukan paduan anti-gesekan berlapis listrik, bantalan dapat digunakan langsung dalam aplikasi poros fleksibel dan lubang pengerjaan ulang. Diameter luar dikerjakan secara presisi untuk kesesuaian tekan yang ditentukan, dan lubang bagian dalam dapat dikerjakan ulang setelah pemasangan agar sesuai dengan jarak bebas poros yang diperlukan oleh perakitan.

Jajaran Produk dan Kesesuaian Aplikasi

Dua varian yang disediakan mencakup sebagian besar pertanyaan HZ-20. Pemilihan tergantung pada tingkat beban, strategi pelumasan dan apakah lubang akan dikerjakan ulang setelah ditekan.

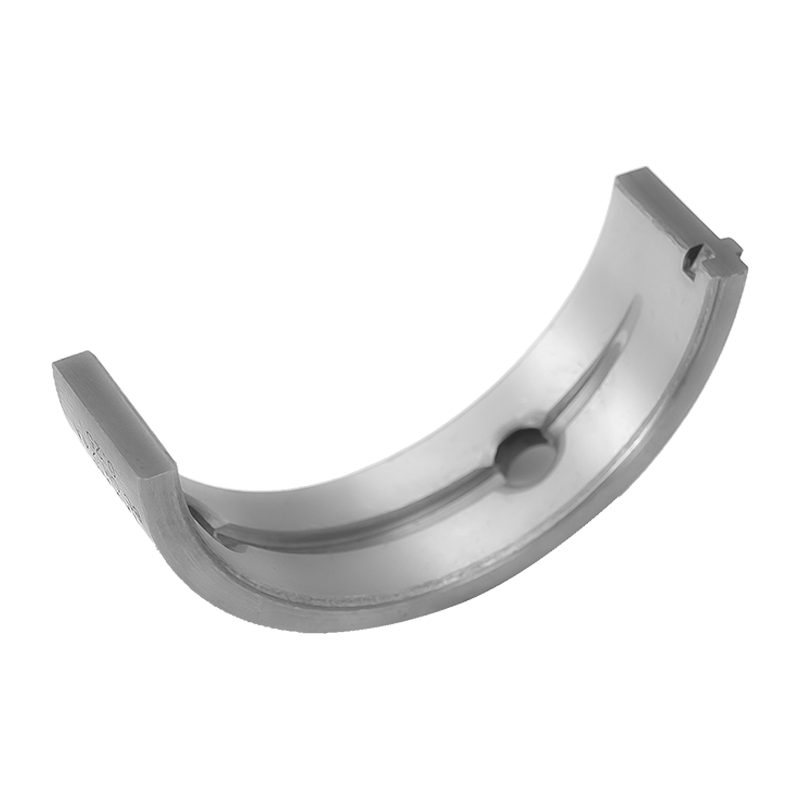

Varian kedua menggunakan sistem paduan yang sama dan dapat dipertukarkan di banyak wadah, namun kualitas sinter berpori lebih disukai jika retensi lapisan oli penting dan semak bimetal padat lebih disukai jika lubang akan dikerjakan dengan mesin akhir di lokasi.

Spesifikasi Kritis

• Lapisan kerja: Paduan aluminium timah tinggi AlSn20Cu1, tebal 0,2–0,5 mm.
• Dukungan: baja karbon rendah untuk kekuatan mekanik dan konduktivitas termal.
• Kapasitas beban: hingga 50 MPa dalam layanan berpelumas oli berkelanjutan.
• Nilai mekanis (HZ21): kekuatan tarik >150 MPa, titik luluh >90 MPa.
• Termal: koefisien muai panas 24×10⁻⁶/K, konduktivitas termal 50 W/(m·K).
• Kekerasan lapisan paduan: HB 30–50.
• Bore dan housing cocok: poros f7, rumah H7, ketebalan dinding 2,4–8 mm tergantung ukurannya.
• Kepatuhan: persyaratan material sistem memenuhi Petunjuk Kendaraan Akhir Masa Pakai UE 2000/53/EC.

Kesesuaian Aplikasi dan Kondisi Pengoperasian

Bantalan HZ-20 ditentukan di mana kekuatan lelah, ketahanan aus, dan ketahanan korosi oli harus bertahan di bawah beban yang berfluktuasi. Instalasi yang umum meliputi posisi utama dan penghubung mesin pembakaran internal, poros batang engkol kompresor udara, pompa roda gigi, mesin tempa dan metalurgi, peralatan pertambangan dan konstruksi, unit pembangkit listrik tenaga udara, dan tempat penggilingan penggilingan.

Material ini tahan terhadap kondisi pelumasan batas dan pasokan oli yang terputus-putus. Dengan pelumasan gemuk, masa pakai bergantung pada nilai PV: pada sekitar 2,5 MPa·m/s, masa pakainya sekitar 200 jam, sedangkan pada 0,1 MPa·m/s dapat melebihi 10.000 jam. Interval perawatan pelumasan biasanya sekitar separuh masa pakai yang diharapkan, sehingga PV sebesar 2,5 MPa·m/s setara dengan pelumasan ulang dengan interval kira-kira 100 jam.

Opsi Konfigurasi dan Pemmesinan

• Bushing silinder standar dengan OD yang dikerjakan secara presisi dan ID yang dapat dikerjakan ulang.
• Lubang oli, alur oli, dan kantong oli diposisikan pada sirkuit pelumasan.
• Kombinasi ketebalan dan panjang dinding disesuaikan dengan lubang housing dan diameter poros.
• Bahan pelapis alternatif berdasarkan permintaan, termasuk alas perunggu, alas baja tahan karat, dan komposisi bebas timah.
• Geometri bergelang dan muka dorong yang memerlukan lokasi aksial.

Kami mengkonfirmasi geometri akhir terhadap gambar housing sebelum produksi, karena interferensi press-fit dan jarak bebas lubang pasca pemasangan menentukan jarak bebas berjalan dan umur lelah rakitan.

Kontrol Kualitas dan Penerimaan

Produksi pemilihan mulai dari pemilihan bahan baku hingga pemeriksaan akhir. Paduan dan baja yang masuk diperiksa berdasarkan spesifikasi, ikatan antara lapisan aluminium-timah dan lapisan belakang baja dikontrol selama penggulungan dan sintering, dan semak-semak yang sudah jadi diperiksa dimensinya, ketebalan dindingnya, dan kondisi permukaannya. Penguji kelelahan, simulator keausan, dan penganalisis metalografi digunakan untuk memverifikasi bahwa struktur metalurgi dan perilaku keausan sesuai dengan sampel yang memenuhi syarat.

Untuk pasokan proyek, kami menyetujui inspeksi item dan kriteria penerimaan dengan pelanggan sebelum batch pertama, dan kami menyimpan catatan inspeksi sehingga pesanan berulang dapat dibandingkan dengan rilis asli.

Instalasi, Pemeliharaan dan Kemudahan Pelayanan

Semak HZ-20 dipasang dengan cara press fit ke dalam lubang housing H7. Diameter luar dikerjakan untuk memberikan interferensi yang diperlukan; gangguan yang berlebihan dapat merusak lubang, sedangkan gangguan yang tidak mencukupi dapat menyebabkan semak merambat. Setelah ditekan, lubang bagian dalam dapat dilubangi atau dibor hingga jarak bebas berjalan yang ditentukan, yang sangat berguna jika rumahan terdistorsi selama perakitan.

Perawatan didasarkan pada interval pelumasan yang diperoleh dari nilai PV kerja. Karena lapisan aluminium-timah tahan terhadap korosi minyak, semak kondisi tersebut interval yang lebih lama antara peminyakan ulang dibandingkan dengan perunggu biasa. Penggantian mengikuti prosedur pengepresan yang sama, dan lapisan baja memungkinkan semak diekstraksi dan dipasang kembali tanpa merusak rumahan dalam servis normal.

Informasi yang Kami Gunakan untuk Mengonfigurasi Solusi Anda

Untuk menyiapkan konfigurasi dan penawaran, kami bekerja berdasarkan data aplikasi, bukan hanya berdasarkan nomor katalog. Masukan berikut memungkinkan kami memilih varian, ketebalan dinding, fitur pelumasan, dan keseimbangan.

Jenis Bantalan Terkait dalam Jangkauan Kami

Ketika siklus kerja beralih dari kondisi mesin yang berlumas oli, keluarga lain dalam jajaran produk kami mungkin lebih cocok. Bantalan komposit bimetal HZ-800 menggunakan lapisan perunggu timah untuk aplikasi industri berpelumas, sedangkan bantalan pelumas mandiri HZ-10 beroperasi tanpa pelumasan eksternal pada posisi beban lebih rendah. Kami meninjau titik kerja dengan pelanggan dan merekomendasikan keluarga yang sesuai dengan strategi beban, kecepatan, dan pelumasan.

Pertanyaan yang Sering Diajukan

Berapa beban maksimum untuk bantalan aluminium timah tinggi HZ-20?

Bushing HZ-20 dan HZ21 kami memiliki kapasitas beban maksimum 50 MPa dalam layanan berpelumas oli secara terus-menerus. Beban sebenarnya yang diizinkan bergantung pada nilai PV, kekerasan poros, dan suhu pengoperasian, jadi kami mengonfirmasi titik kerja sebelum merilis desain.

Bisakah lubang bagian dalam dikerjakan setelah pemasangan?

Ya. Diameter luar dibuat dengan mesin presisi untuk pemasangan tekan, dan lubang bagian dalam dapat dikerjakan ulang setelah semak dipasang. Hal ini memungkinkan jarak bebas berjalan diatur setelah distorsi housing yang disebabkan oleh penekanan, yang biasa terjadi pada rakitan mesin dan kompresor.

Apakah lapisan kerja memerlukan lapisan listrik?

Tidak. Lapisan aluminium timah tinggi AlSn20Cu1 memberikan kinerja anti-gesekan dan anti-kejang secara langsung, sehingga tidak diperlukan lapisan paduan tahan aus pada permukaan kerja. Hal ini menyebabkan produksi dan menghindari risiko proses terkait pelapisan.

Seberapa sering bearing perlu dilumasi ulang?

Interval pelumasan kira-kira setengah dari masa pakai yang diharapkan pada nilai pengoperasian PV. Pada PV sekitar 2,5 MPa·m/s masa pakai sekitar 200 jam, sehingga meminyaki ulang dengan interval sekitar 100 jam adalah hal yang tepat. Nilai PV yang lebih rendah akan memperpanjang masa pakai dan interval secara signifikan.

Kesesuaian apa yang digunakan untuk poros dan rumahan?

Kesesuaian standarnya adalah poros f7 dan housing H7, dengan ketebalan dinding dari 2,4 mm hingga 8 mm tergantung pada ukuran lubang. Kami mengkonfirmasi gangguan dan izin terhadap gambar rumah sebelum produksi.

Bahan apa saja yang tersedia untuk pendukung?

Dukungan standar adalah baja karbon rendah. Tergantung pada aplikasinya, kami juga dapat menyediakan bahan dasar perunggu, bahan dasar baja tahan karat, dan komposisi bebas timah. Sistem material rangkaian HZ-20 mematuhi persyaratan Petunjuk Akhir Masa Pakai Kendaraan 2000/53/EC UE.
