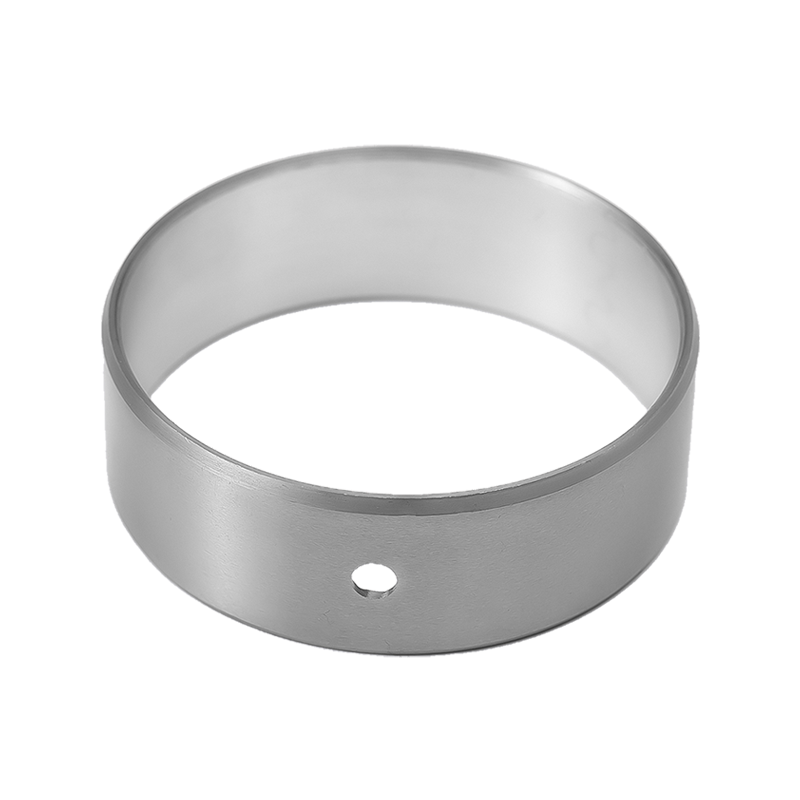

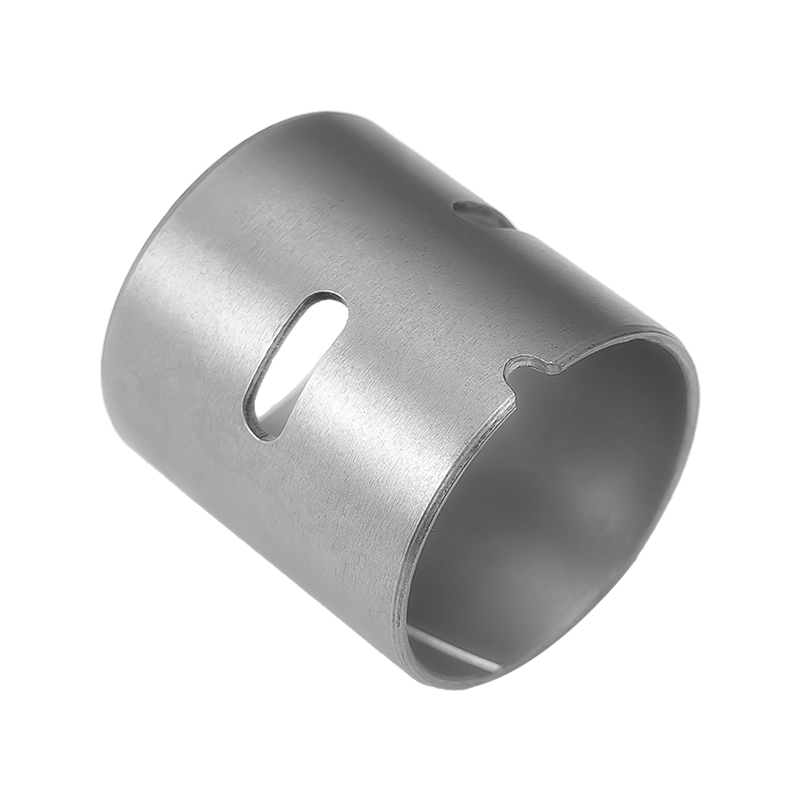

HZ20 Bantalan tembaga sinter berpori aluminium timah tinggi

Bantalan Tembaga Sinter Berpori Aluminium Timah Tinggi HZ20 dirancang untuk memberikan kinerja yang andal pada mesin dan sistem mekanis dengan beban sedang hingga rendah. Menggabungkan ketahanan terhadap korosi oli, kekuatan lelah sedang, dan kesesuaian yang sangat baik, bantalan ini menghilangkan kebutuhan akan pelapisan listrik permukaan sambil mempertahankan sifat anti-kejang yang kuat dan kemampuan melekat. Struktur tembaga sinternya yang berpori, dipadukan dengan paduan aluminium timah tinggi (AISn20Cu1), memastikan retensi pelumasan yang optimal dan ketahanan aus dalam pengoperasian berkelanjutan.

Fitur Utama
Struktur Bahan:
Lapisan Aluminium Timah Tinggi (AISn20Cu1): tebal 0,2–0,5 mm, memberikan gesekan rendah, kemampuan tertanam, dan ketahanan terhadap korosi.
Basis Tembaga Sinter Berpori: Meningkatkan distribusi oli, pembuangan panas, dan kapasitas beban hingga 50MPa.
Dukungan Baja Karbon Rendah: Memberikan kekuatan mekanik, konduktivitas termal, dan stabilitas struktural.
Keuntungan Desain:
Diameter luar yang dikerjakan secara presisi agar pas secara akurat; lubang bagian dalam dapat dikerjakan ulang pasca pemasangan untuk aplikasi yang disesuaikan.
Menghilangkan kebutuhan akan lapisan anti-gesekan tambahan, sehingga mengurangi kompleksitas produksi.
Mematuhi EU End-of-Life Vehicle Directive 2000/53/EC untuk kelestarian lingkungan.

Fitur Aplikasi

Bushing pelumasan batas HZ20 didasarkan pada material komposit dengan 3 lapisan yang terikat kuat: baja sebagai penyangga, bubuk bulat perunggu yang disisipkan sebagai interlayer, dan POM yang dimodifikasi sebagai lapisan pelapis. Ada kantong oli untuk pelumasan oli. Ini cocok untuk kecepatan lambat. Tugas berat di bawah suhu normal. Ini dapat menghemat biaya dan memperpanjang masa kerja saat mengganti busing perunggu normal. Ini dapat menurunkan frekuensi penambahan minyak. menyederhanakan proses penggantian ketika digunakan pada rolling mill. Hal ini banyak diterapkan pada sasis mobil, mesin tempa, mesin metalurgi dan mesin pertambangan, mesin konstruksi, pembangkit listrik tenaga air, rolling mill dll.

Pakai hukum

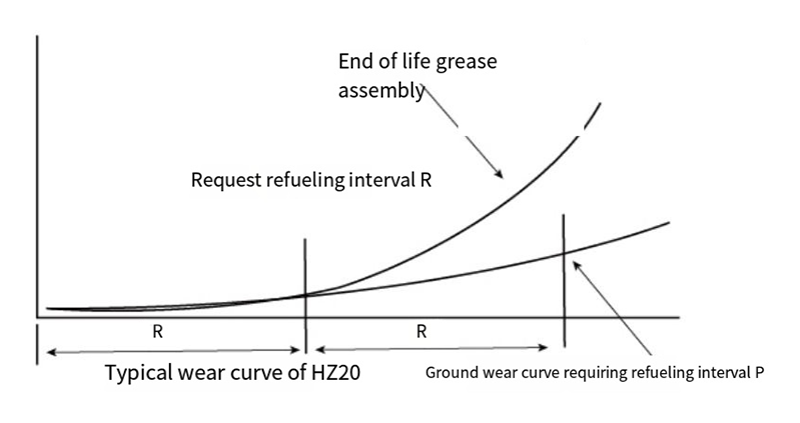

Material HZ20 mengikuti aturan pemakaian khusus seperti yang ditunjukkan pada Gambar 4, abrasi yang sangat kecil dapat terjadi pada fase R ketika diaplikasikan dengan gemuk dan kemudian dipasang. Tapi setelah fase R. kondisi pelumasan batas akan hilang dan keausan akan berlebihan. Jika Anda mengisi ulang dengan minyak. produk dapat ditahan secara drastis dengan pemakaian yang tidak berlebihan dan masa pakainya juga akan sangat diperpanjang. Oleh karena itu kelebihan bahan HZ20 adalah minyak harus ditambahkan dengan
interval R, yang jauh lebih panjang dibandingkan R bahan logam lainnya. Panjangnya kira-kira lima kali lebih panjang.

Saat bushing HZ20 dipasang dengan aplikasi gemuk seperti gemuk berbahan dasar litium atau silikon. Umur layanannya bervariasi dari nilai PV dalam kondisi kerja. misalnya. ketika nilai PV sekitar 2,5MPam/s. umur layanannya sekitar 200 jam; ketika nilai PV 0,1Mpa-m/s, masa pakainya bisa di atas I0,0oohr (lihat tabel untuk detailnya) Siklus R pemeliharaan pelumasan semak HZ20 adalah sekitar setengah dari masa pakainya. Misalnya, ketika PV=25Mpam/s. itu harus dilumasi dengan minyak setiap 100 jam.

Struktur Bahan

1. POM dengan timah 0,3-0,5 mm、
2. Sinter perunggu berpori 、
3. Dukungan baja
4. Pelapisan tembaga

Catatan: Berbagai bahan cocok untuk produk seri Hz20 sesuai dengan kondisi kerja yang berbeda, seperti bahan dasar perunggu, bahan dasar baja tahan karat, dan bahan bebas timah. Hz20 adalah produk bebas timah yang ramah lingkungan dan warnanya oranye.

Tanggal Teknis

indeks kinerja	Data
Beban Maks	70N/mm²
Batas PV	22N/mm²-m/s
Batas suhu	-40C~ 130℃
Koefisien Gesekan	0,05~0,25μ
Batas kecepatan	2,5 m/s

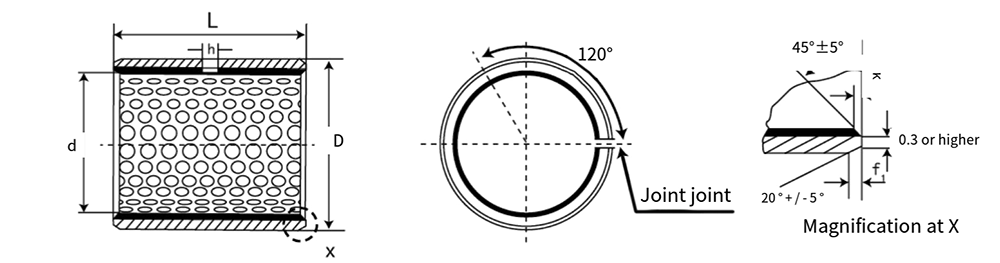

d	D	Poros Dia f7	Perumahan H7	Ketebalan Dinding		Lubang minyak h	f1	f2	L ⁰ _-0,40
d	D	Poros Dia f7	Perumahan H7	Minimal.	Maks.	Lubang minyak h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diameter Poros f 7	Perumahan jam 7	Ketebalan Dinding		Lubang minyak h	f1	f2	L ⁰ _-0,40
d	D	Diameter Poros f 7	Perumahan jam 7	Minimal.	Maks.	Lubang minyak h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
