Bantalan plastik Rekayasa HZ-EP Produsen

Apa itu Bantalan Plastik Rekayasa HZ-EP

Bantalan HZ-EP adalah elemen geser polos yang dibentuk dari rekayasa termoplastik melalui cetakan injeksi, dengan penguat serat dan pengisi pelumas padat jika diperlukan. Karena geometri berasal dari cetakan dan bukan dari siklus pemesinan, kami dapat memproduksi rusuk, flensa, kantong oli atau gemuk, fitur jepret, dan lubang non-lingkaran yang harganya mahal jika terbuat dari perunggu atau baja.

Matriks material membawa pelumas, sehingga bantalan menjadi kering atau hanya dengan pelumasan batas. Gesekan tetap rendah baik dalam kondisi kering maupun terlumasi, dan polimer tahan terhadap lingkungan lembab, garam, dan sedikit bahan kimia di mana semak logam akan terkorosi. Kepadatan rendah juga mengurangi massa berputar dan kebisingan yang ditransmisikan.

Dimana Kisarannya Cocok

• Komponen otomotif — engsel tempat duduk, poros pedal, titik kait dan penghubung, dudukan motor, dan mekanisme interior.
• Mesin industri — penggerak konveyor, jalur pengemasan dan pelabelan, pengikut bubungan, dan sambungan putar kecepatan rendah.
• Peralatan medis dan laboratorium — rakitan, sentrifugal, dan instrumen yang dikontrol kelembapannya di mana kontaminasi pelumas tidak dapat diterima.
• Peralatan pertanian dan luar ruangan — titik pivot dan sambungan yang terkena debu, pencucian, dan cuaca.

Rangkaian Produk HZ-EP kami

Keluarga HZ-EP diatur berdasarkan jenis gerakan dan gaya pemasangan, sehingga suatu proyek dapat disesuaikan dengan geometri standar terdekat sebelum perkakas apa pun dibahas.

Bahan dan Spesifikasi Kritis

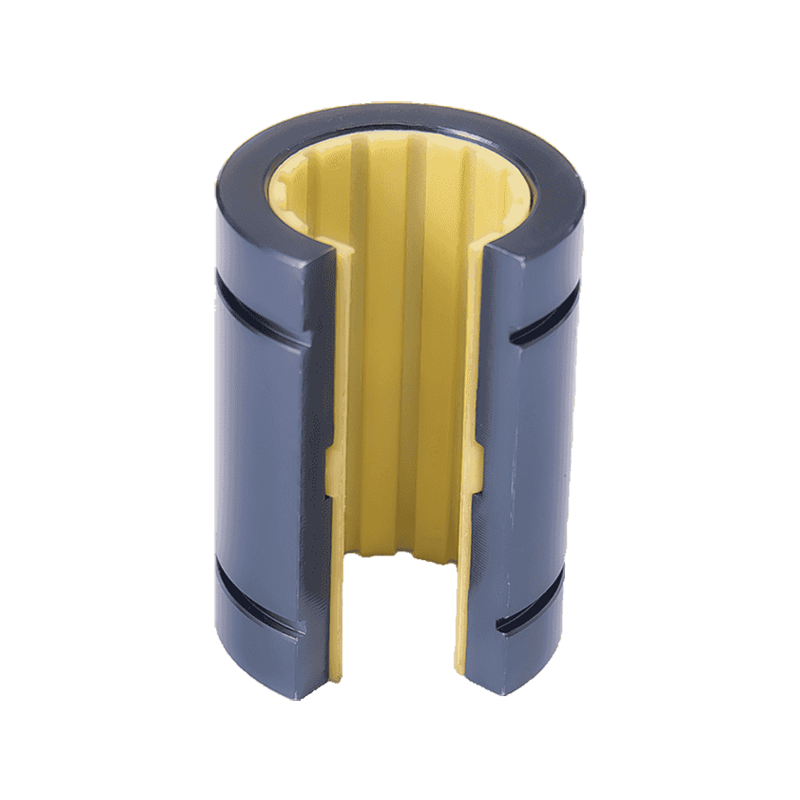

Film HZ-LIN standar dan grade presisi menggunakan matriks plastik rekayasa berkekuatan tinggi seperti POM atau PA66, diperkuat dengan serat dan diisi dengan pelumas padat termasuk PTFE dan grafit. Pelumas dilepaskan secara progresif saat bergerak, yang menjaga koefisien gesekan pada kisaran 0,05–0,15 pada suhu sekitar −40 °C hingga 120 °C dan mendukung nilai PV dinamis hingga sekitar 1,5 MPa·m/s.

• Kekuatan tekan statis — hingga sekitar 120 MPa untuk kualitas film yang diperkuat.

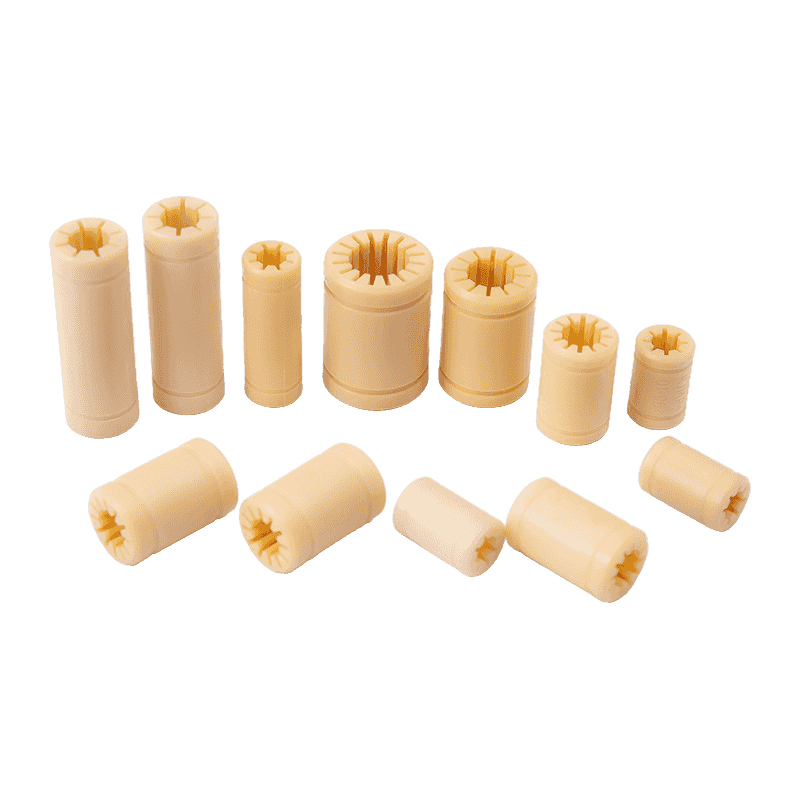

• Toleransi lubang presisi — Bushing presisi HZ-LIN dibuat sekitar ±0,02 mm dengan kekasaran lubang Ra ≤ 0,8 µm untuk menekan stick-slip.
• Penyerapan kelembaban — di bawah 0,5% untuk tingkat presisi, menjaga dimensi tetap stabil pada peralatan yang dikontrol kelembapannya.
• Perumahan cocok — semak presisi diberi dimensi untuk rumah H7 dan pemasangan press-fit.
• Memuat peringkat — tabel katalog mencantumkan kapasitas beban dinamis dan statis per ukuran lubang, misalnya LIN-00-20 pada dinamis 1125 N dan statis 7875 N.

Karena polimer bersifat inert secara kimia dan tidak berpori, polimer ini tahan terhadap oksidasi, paparan asam encer dan garam, serta tidak mendukung pertumbuhan mikroba – hal ini relevan untuk peralatan medis dan makanan yang berdekatan. Kontaminan keras tertanam di permukaan dan bukannya menggores poros.

Kecepatan, Beban dan Perilaku Termal

Termoplastik berperilaku berbeda dari perunggu dalam kecepatan. Panas yang dihasilkan pada antarmuka geser harus keluar melalui poros dan rumahan, sehingga PV yang diijinkan turun seiring dengan peningkatan kecepatan terus menerus dan saat suhu sekitar mendekati batas material. Kami mengukur bantalan sehingga hasil kali tekanan kontak dan kecepatan geser tetap berada di dalam selubung material pada siklus kerja sebenarnya, bukan pada puncak nominal.

Stabilitas dimensi di bawah panas merupakan keuntungan nyata: polimer tidak mengembang seperti logam, sehingga jarak bebas tetap dapat diprediksi dan risiko kejang akibat pertumbuhan panas berkurang. Struktur ini juga meredam getaran harmonik, sehingga menurunkan kebisingan dan resonansi pada mesin presisi.

Opsi Konfigurasi

Dalam keluarga HZ-EP kami menyesuaikan tingkat material, ketebalan dinding, pita toleransi lubang, bentuk flensa, kantong pelumasan, bibir penyegel, dan chamfer ujung agar sesuai dengan perakitan. Keputusan konfigurasi yang umum meliputi:

• Paket resin dasar dan pengisi — tidak terisi, diperkuat serat, atau diisi pelumas padat.
• Kelas toleransi lubang dan diameter luar disesuaikan dengan kesesuaian poros dan lubang rumah.

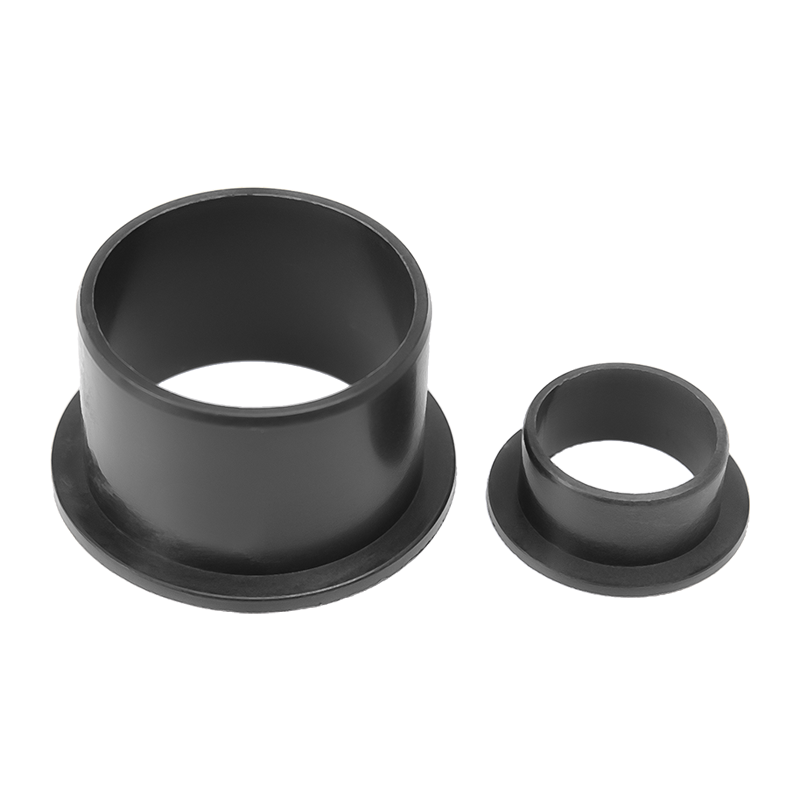

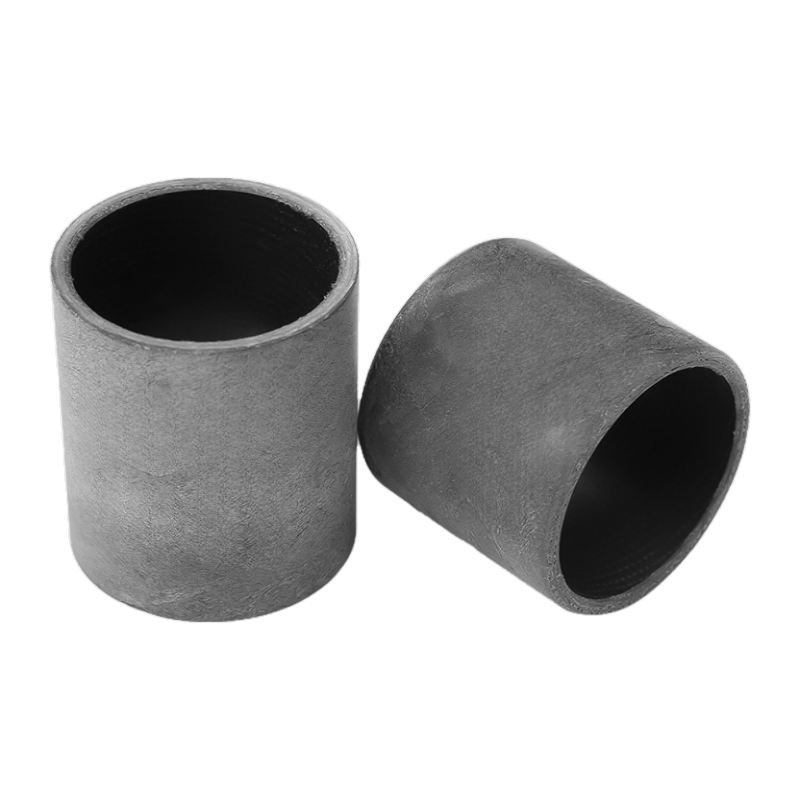

• Geometri geser polos, bergelang, tersegel atau linier.
• Lubang oli, alur gemuk, atau kantung berpola berlian di mana tersedia pelumasan batas.
• Warna dan penandaan untuk identifikasi jalur perakitan.

Jika ukuran katalog standar tidak sesuai, kami meninjau gambar dan memastikan apakah cetakan yang ada dapat disesuaikan atau diperlukan alat baru. Perkakas cetakan dilakukan sendiri, yang memperpendek jalur dari gambar ke artikel pertama.

Instalasi, Perakitan dan Integrasi Jalur

Bantalan HZ-EP dirancang untuk perakitan press-fit yang mudah dengan tekanan minimal, yang mengurangi risiko distorsi lubang pada saluran. Nilai presisi kompatibel dengan rumah H7; kualitas film geser dilengkapi dengan gambar perakitan lubang dasar sehingga lubang housing, lebar alur, dan fitur retensi dapat dikerjakan agar sesuai.

Untuk perakitan otomatis, kami dapat menentukan chamfer lead-in, bahu retensi, dan fitur orientasi, serta menyediakan laporan dimensi yang diperlukan untuk mengatur gaya tekan dan langkah. Penyelesaian poros sama pentingnya dengan bantalan: poros yang dikeraskan dan dibumikan dalam kisaran Ra 0,2–0,8 µm memberikan perilaku gesekan paling stabil, sementara poros yang sangat kasar mempercepat keausan.

Kontrol Kualitas dan Penerimaan

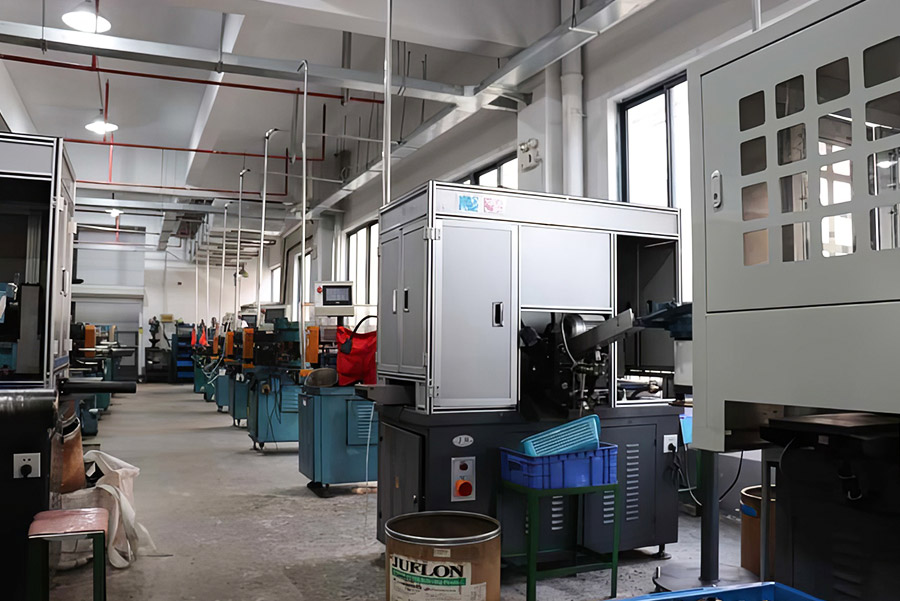

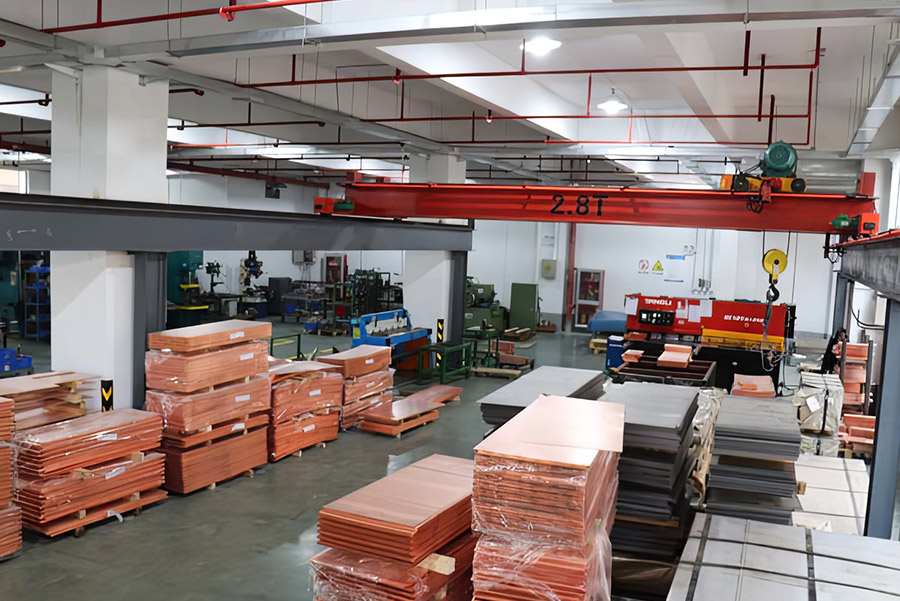

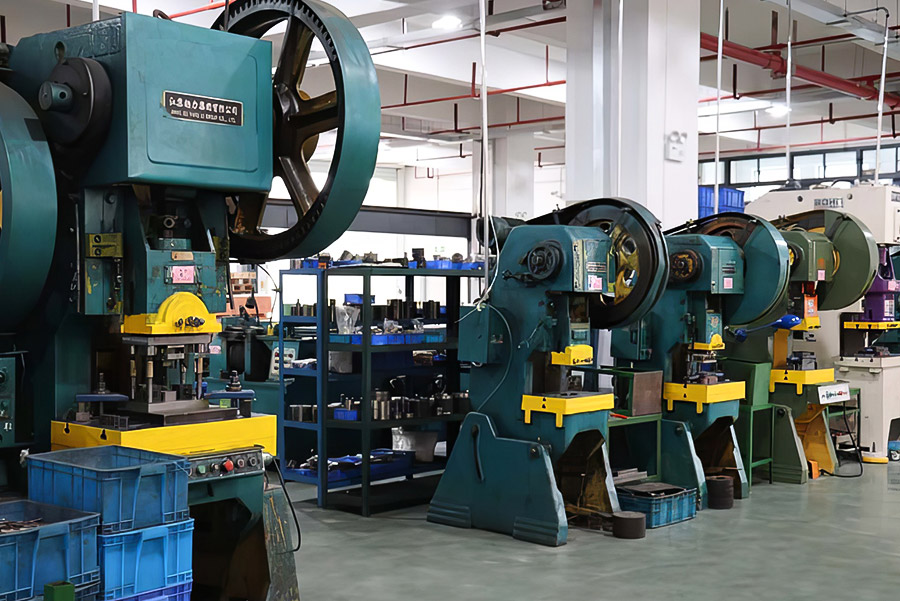

Produksi dijalankan dengan lebih dari 280 set peralatan khusus dengan 50 jalur produksi otomatis, didukung oleh cetakan internal dan tim teknis lebih dari 150 orang. Pemeriksaan dimensi meliputi diameter lubang, diameter luar, tebal dinding, geometri flensa dan panjang terhadap gambar yang telah disepakati.

• Inspeksi artikel pertama dan laporan dimensi sebelum rilis batch.
• Ketertelusuran material dan batch melalui pencetakan dan penyelesaian akhir.
• Rencana pengambilan sampel disetujui per proyek untuk karakteristik penting.
• Dokumentasi sertifikasi tersedia untuk program otomotif dan industri, termasuk IATF16949 dan catatan sistem manajemen mutu.

Kriteria penerimaan ditetapkan dalam gambar dan rencana inspeksi sebelum produksi, sehingga kedua belah pihak mengukur karakteristik yang sama dengan cara yang sama.

Informasi yang Kami Gunakan untuk Mengonfigurasi Solusi Anda

Untuk beralih dari penyelidikan ke konfigurasi dan penawaran harga yang pasti, kami bekerja dari data operasi di bawah ini. Jika suatu nilai belum ditetapkan, kami dapat mengusulkan titik awal dan mengonfirmasikannya pada aplikasi.

Pemeliharaan, Suku Cadang dan Kemudahan Servis

Bantalan HZ-EP yang melumasi sendiri menghilangkan garis gemuk, interval pelumasan ulang, dan waktu henti yang terkait. Dalam pelayanan, keausan bersifat progresif dan dapat diprediksi; penggantiannya adalah operasi press-out dan press-in menggunakan lubang housing yang sama. Kami menyimpan catatan cetakan sehingga pesanan berulang mereproduksi geometri asli, dan kami dapat menyediakan batch pengganti berdasarkan referensi gambar asli.

Untuk program bervolume tinggi, kami merekomendasikan untuk menyimpan jumlah cadangan yang ditentukan di lokasi pelanggan daripada mengandalkan pengiriman darurat, dan kami dapat mengemas suku cadang dalam kit siap pakai atau kontainer curah agar sesuai dengan proses penerimaan.

Lingkup Dokumentasi, Pengemasan dan Pengiriman

Setiap pesanan disertai dengan dokumentasi yang disepakati pada tahap penawaran: laporan dimensi, deklarasi material, dan salinan sertifikasi jika program memerlukannya. Pengemasan ditentukan per bagian — kantong curah, baki lapisan, atau pelindung individu untuk lubang presisi — sehingga suku cadang tiba tanpa kerusakan permukaan.

Ruang lingkup pengiriman dikonfirmasi secara tertulis sebelum produksi, meliputi kuantitas, pengemasan, penandaan, dan dokumen inspeksi yang disertakan. Sampel diproduksi dalam tiga hari untuk konfigurasi standar, yang memungkinkan pemeriksaan kesesuaian dan fungsi sebelum melakukan batch penuh.

Pertanyaan yang Sering Diajukan

Bisakah bantalan HZ-EP benar-benar kering?

Ya. Pelumas padat dalam matriks polimer menyediakan antarmuka geser, sehingga tidak diperlukan gemuk atau oli eksternal. Dry running adalah kondisi normal untuk film dan nilai presisi; jika terdapat alur gemuk atau lubang oli, hal ini dilakukan untuk memperpanjang masa pakai di bawah tugas PV yang lebih tinggi, bukan sebagai persyaratan wajib.

Penyelesaian poros dan toleransi apa yang harus dimiliki oleh poros kawin?

Poros tanah dalam kisaran Ra 0,2–0,8 µm memberikan perilaku gesekan dan keausan paling stabil. Toleransi poros harus dibaca bersamaan dengan pita toleransi lubang pada tabel katalog, karena jarak bebas berjalan adalah perbedaan di antara keduanya. Kami mengkonfirmasi pasangan tersebut berdasarkan gambar sebelum dirilis.

Bagaimana cara memilih antara semak presisi dan film geser?

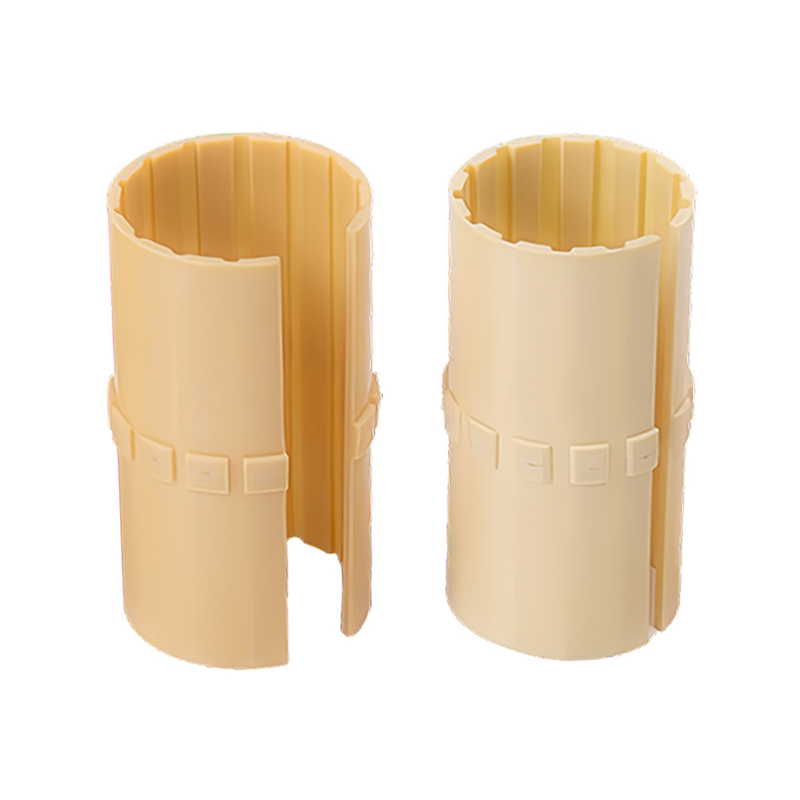

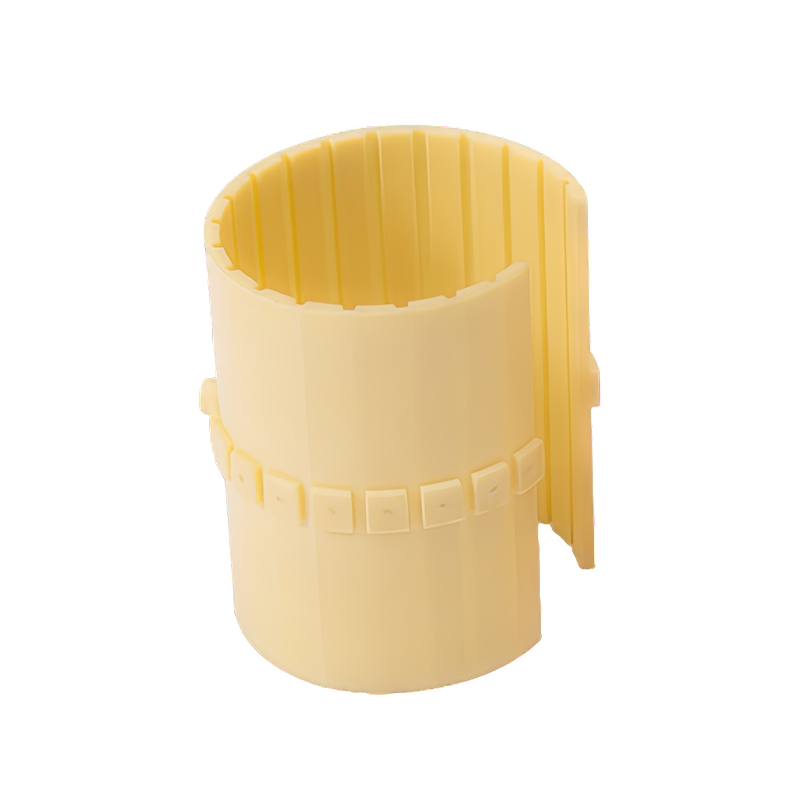

Semak presisi adalah komponen yang dicetak atau dikerjakan dengan toleransi lubang yang ketat dan dinding tebal, cocok untuk pemasangan pas tekan di rumah H7 dan untuk tugas osilasi atau gerakan mikro. Film geser adalah elemen terbungkus dinding tipis untuk lubang rumah yang lebih besar dan rakitan berbiaya lebih rendah, dan tersedia dalam versi polos dan tersegel.

Bisakah Anda menghasilkan ukuran atau geometri non-standar?

Ya. Dengan perkakas cetakan internal dan tim teknis yang terdiri lebih dari 150 orang, kami mengadaptasi cetakan yang sudah ada atau mengembangkan cetakan baru untuk lubang non-lingkaran, flensa, fitur retensi, dan bibir penyegel. Kirim gambar dengan data pengoperasian dan kami akan mengonfirmasi kelayakan dan rute perkakas.

Berapa waktu tunggu tipikal untuk sampel dan produksi?

Sampel untuk konfigurasi standar diproduksi dalam tiga hari. Waktu produksi bergantung pada apakah perkakas yang ada dapat digunakan atau cetakan baru diperlukan, dan dikonfirmasi dalam penawaran setelah gambar dan volume tahunan ditetapkan.

Dokumen apa yang menyertai kiriman?

Dokumentasi disetujui per program dan dapat mencakup laporan inspeksi dimensi, deklarasi material, dan salinan sertifikasi. Set persisnya tercantum dalam konfirmasi pesanan sehingga pemeriksaan penerima mengetahui apa yang diharapkan.
