HZ-LIN Film geser bantalan plastik rekayasa tertutup

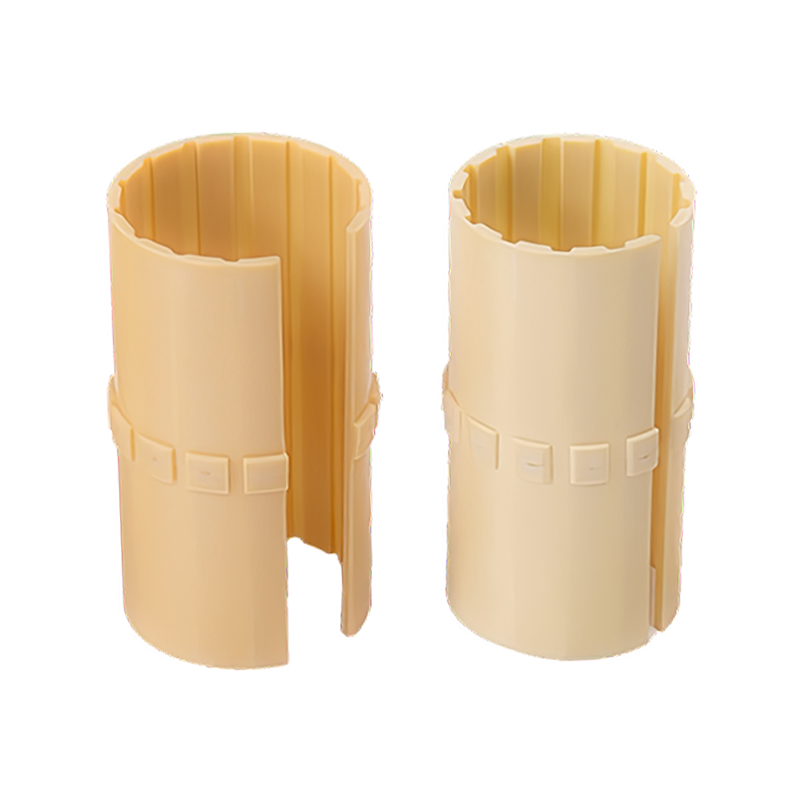

Film Geser Bantalan Plastik Rekayasa HZ-LIN dibuat dari polimer yang diperkuat serat canggih yang tertanam dengan pelumas padat, memastikan ketahanan aus yang luar biasa dan pengoperasian bebas perawatan. Campuran optimal antara resin dasar, serat penguat, dan partikel pelumas berkapsul mikro memungkinkan pengurangan gesekan yang konsisten pada berbagai beban dan kecepatan.

Bahan: Matriks plastik rekayasa kekuatan tinggi (misalnya POM, PA66) dengan pelumas padat tertanam (PTFE, grafit).

Desain:
Melumasi sendiri melalui pelepasan partikel pelumas yang terkontrol saat bergerak.
Tahan korosi, lembam terhadap bahan kimia, dan kebal terhadap masuknya debu.
Ringan dengan kekuatan tekan tinggi (beban statis hingga 120MPa).

Kinerja:
Koefisien gesekan rendah (μ=0,05–0,15) pada -40°C hingga 120°C.
Nilai PV luar biasa (≤1,5 MPa·m/s) untuk aplikasi dinamis.
Menyerap kontaminan keras tanpa mengurangi integritas permukaan.
Aplikasi: Sistem konveyor, mesin pengemasan, poros pertanian, dan sambungan putar kecepatan rendah.

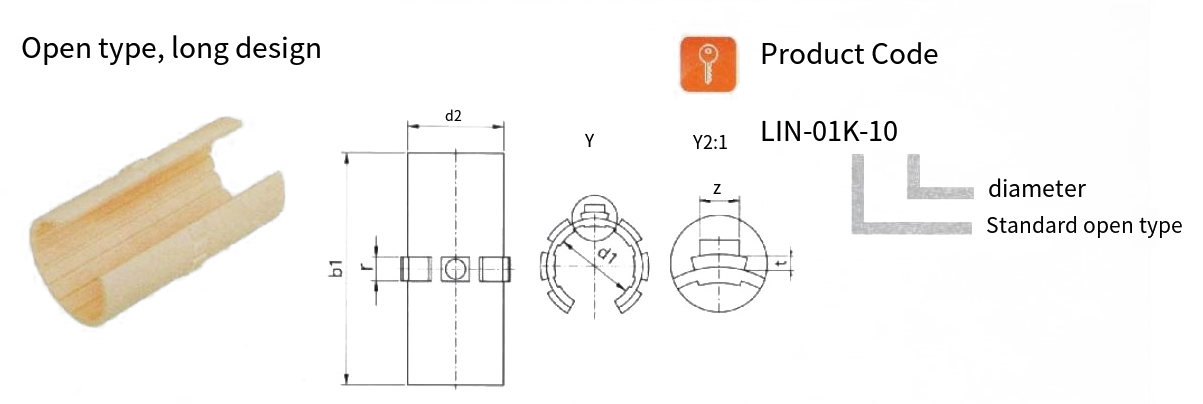

Cocok untuk poros pendukung
Ukuran: mm

Kode Produk	d1	toleransi	D2	b1	r	t	Dengan	Berat g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	SEBUAH	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

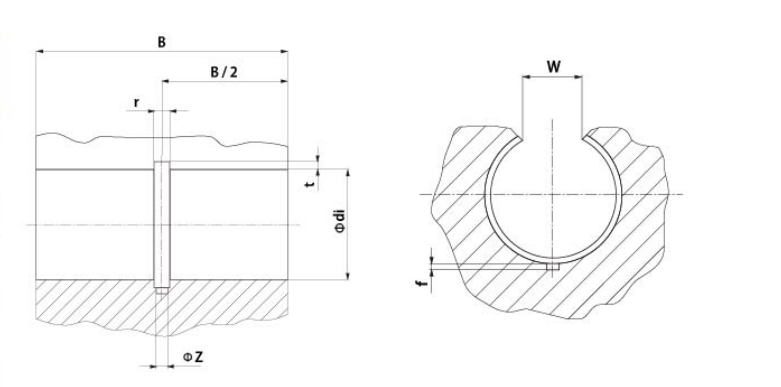

Tes gambar perakitan untuk lubang dasar film geser LN-01
Ukuran: mm

Kode Produk	SEBUAHxis Φ	dari H7	B jam 10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

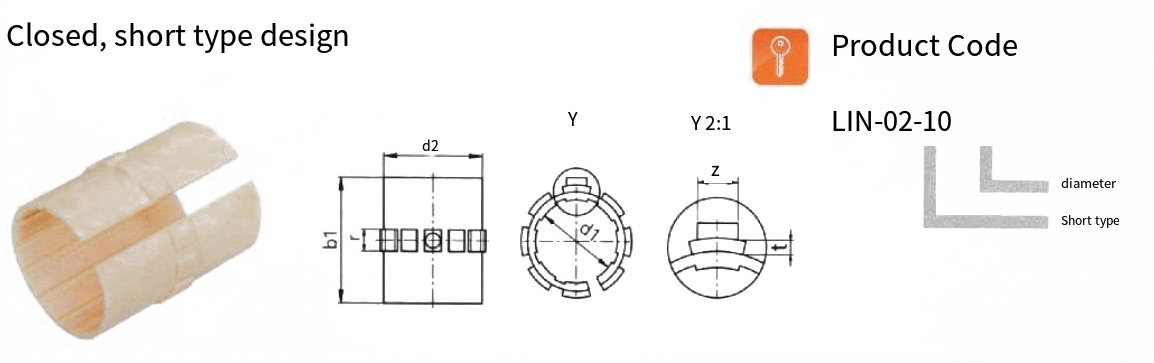

Film geser LIN

Ukuran: mm

Kode produk	d1	Tugas umum	D2	b1	r	t	z	F nilai maksimum dinamika P=5MPa[N]	F nilai maksimum keadaan statis P=35MPa[N]	Berat g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

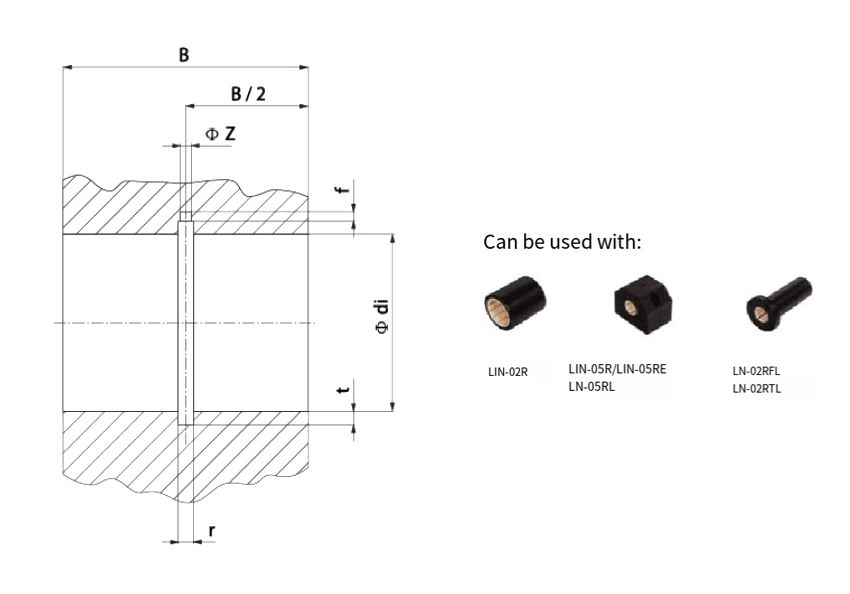

Tes gambar perakitan untuk lubang dasar film geser LN-02
Ukuran: mm

Kode produk	SEBUAHxle Φ	di H7	B jam 10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
