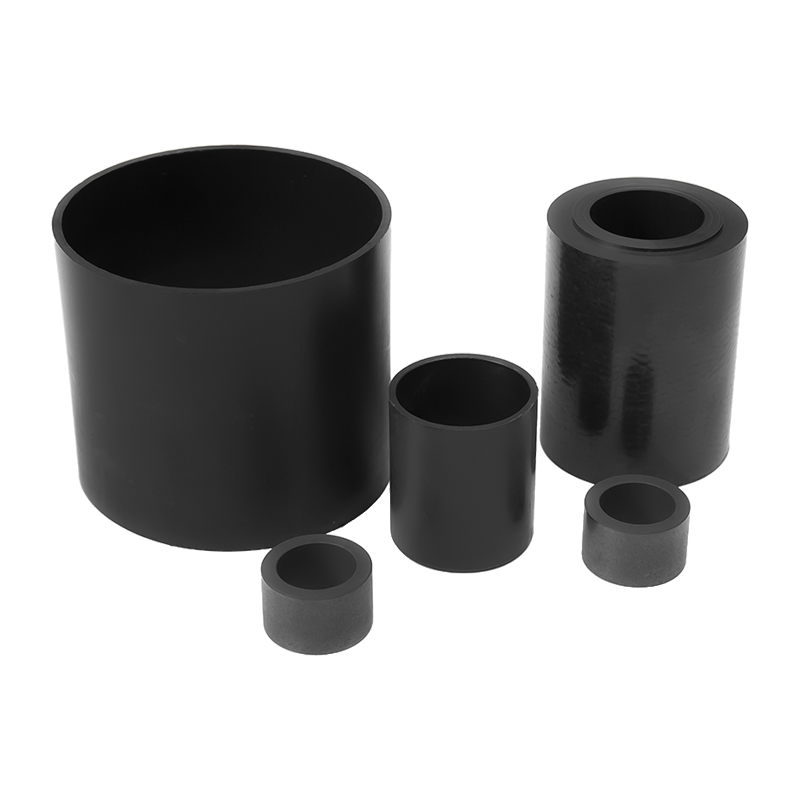

Bantalan geser plastik Rekayasa HZ-GSM

Bahan G paling populer di dunia. Bantalan seri G dapat memenuhi berbagai kebutuhan berbeda di berbagai bidang - bantalan ini benar-benar serbaguna. Aplikasi yang umum mencakup beban kelas menengah hingga tinggi, suhu pengoperasian sedang, dan kecepatan.

Operasi kering, bebas perawatan
Ketahanan aus
Tahan terhadap debu dan kotoran
Kebisingan rendah, bebas polusi
rasio kinerja-harga yang tinggi

Kesempatan yang cocok:
Bantalan serba ekonomi
Pengoperasian kering dan bebas perawatan
redaman
Ketahanan aus yang tinggi
Tahan terhadap debu dan kotoran
rasio kinerja-harga yang tinggi
Mampu menahan beban sedang hingga tinggi
Kecepatan pengoperasian di bawah rata-rata
Digunakan untuk gerakan mengayun dan memutar

Tidak berlaku untuk:
Saat mengebor lubang pada permukaan dinding diperlukan
Ketika diperlukan ketahanan aus yang sangat baik
Ketika ketahanan kimia universal diperlukan
Jika suhu tetap di atas 130 ℃
Digunakan untuk aplikasi bawah air

Tabel sifat material bantalan plastik

Kinerja umum		Bantalan serba guna	Cepat dan ahli gerakan lambat	Ketebalan dindingnya kokoh dan menyerap guncangan	Semua poros tipe maraton digunakan	Teknologi tinggi spesialis masalah tahan terhadap suhu tinggi	Daya serap rendah dan ekonomis	Tujuan umum dengan resistensi media yang tinggi	Dapat bersentuhan dengan makanan	Beban tinggi aplikasi
		G	J	M	Di	X	hal	H	SEBUSEBUAHH	T
	kepadatan	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	warna	Abu-abu gelap	Kuning	Karbon hitam	Kuning	hitam	hitam	abu-abu	putih	hitam
	Penyerapan air maksimum pada 23°C/50% kelembapan relatif [% berat]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Penyerapan air maksimum [% berat]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Koefisien gesekan geser terhadap poros baja [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV maksimum (lari kering)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Sifat mekanik	Modulus elastisitas [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Kekuatan tarik pada 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Kekuatan tekan [MPa]	78	60	52	61	100	66	81	78	89
	SEBUSEBUAHHllowable maximum surface static tekanan (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Kekerasan pantai D	81	74	79	77	85	75	87	76	83
halhysical and thermal properties	Suhu maksimum dalam pengoperasian berkelanjutan [°C]	130	90	80	90	250	130	200	90	135
	Suhu maksimum selama pengoperasian singkat [°C]	220	120	170	180	315	200	240	110	155
	Suhu pengoperasian minimum [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Konduktivitas termal [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Koefisien ekspansi termal (pada 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Konduktivitas listrik	Resistivitas volume [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Konduktivitas listrik	Ketahanan Permukaan [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Dimensi metrik standar untuk bantalan geser mematuhi standar ISO3547-1, dan dimensi khusus disediakan

Ketik				Ukuran
Bahan	Set lurus	Sistem metrik	Bantalan	Diner meridian d1	Diameter luar d2	Panjangb
G	S	M	B	08	10	08
J	s	M	B	08	0	08
Di	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
SEBUSEBUAHH	s	M	B	08	10	08

2) Hubungan antara talang dan d1 2) Tebal<1mm, talang=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 tugas umum E10	d2	Lubang tempat duduk H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
